Les tuyaux en PE, ne doivent pas être assemblés au moyen de filetage ou d´emplâtre. Les systèmes utilisés normalement sont résistants à la traction et ils sont les indiqués ci-dessous.

• Raccords mécaniques

L´étanchéité est obtenue  de compresser un joint sur le tuyau en même temps que l´élément d adhérence s´enfonce sur le tuyau pour éviter l´arrachement. Ils peuvent être en plastiques, en métal de laiton et ils sont utilisé, en général,  à partir  de DN 20 jusqu´à 110 mm même s´il y a d´autres types d´accessoires de fonte employés avec des diamètres supérieurs.

Les accessoires mécaniques doivent accomplir les normes suivantes:

EN 712

EN SYSTÈMES DE CANALISATIONS THERMOPLASTIQUES. ASSEMBLAGES MÉCANIQUES AVEC EFFECT DES FONDS ENTRE TUBES AVEC PRESSION ET RACCORDS. MÉTHODE D’ESSAI DE RÉSISTANCE À L’ARRACHEMENT SOUS FORCE CONSTANTE.

EN 713

SYSTÈMES DE CANALISATIONS PLASTIQUES. ASSEMBLAGES MÉCANIQUES ENTRE RACCORDS ET TUBES EN POLYOLEFINE AVEC PRESSION. ESSAI D’ÉTANCHÉITE SOUS PRESSION INTERNE DES ASSEMBLAGES SOUMIS À UNE COURBURE.

EN 715

SYSTÈMES DE CANALISATIONS THERMOPLASTIQUES. ASSEMBLAGES AVEC EFFET DE FOND ENTRE TUBES DE PETIT DIAMÈTRE AVEC PRESSION ET RACCORDS. MÉTHODE D’ESSAI D’ÉTANCHÉITE AVEC PRESSION D’EAU INTERNE AVEC EFFECT DE FOND.

EN 911

SYSTÈMES DE CANALISATIONS EN PLASTIQUES. ASSEMBLAGES À BAGUE D’ÉTANCHÉITÉ ÉLASTOMÈRE ET ASSEMBLAGES MÉCANIQUES POUR CANALISATIONS THERMOPLASTIQUES AVEC PRESSION. MÉTHODE D’ESSAI D’ÉTANCHÉITÉ SOUS PRESSION HYDROSTATIQUE EXTERNE.

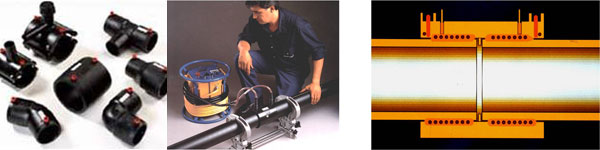

• Électrofusion

Quand le courant électrique de basse tension de 40 V passe par les tiges métalliques, qui ont des accessoires electrosoudables, un échauffement est provoqué par l´effet Joule que soude l´accessoire au tuyau. Ils ont utilisés des diamètres DN dès 20 jusqu´a 1200 mm, voire des diamètres supérieurs.

Dans le marché, il y a une vaste gamme de figures d´accessoires electrosoudables tels que des manchons, des coudes, des tés, des réducteurs, des capuchons, etc. Il y a de même des transitions en métal avec ou sans bouchon en plastique. À mon avis, les prises simples et en charge, substituent aux classiques colliers en fonte, car elles évitent les bouchons une fois les unions soudées. Quelqu´un a dit qu´il n´y a pas de meilleure soudure que celle qui n´existe pas.

Normes de Référence à propos de l´électrofusion:

DVS 2207-1

Welding of thermoplastics – Heated tool welding of pipes, pipeline components and sheets made of PE-HD.

UNE 53394

Plastiques. Code pour l´installation et manutention de tubes en polyethylene pour la conduction d´eau sous pression. Techniques recommandées.

• Soudage bout à bout

Cette technique s´emploie, de préférence, à partir de DN de 90 mm et pour des épaisseurs de paroi supérieurs à 3 mm jusqu´a DN 2500 mm et des diamètres supérieurs. Elle consiste à chauffer les bouts de tuyaux à assembler avec un miroir chauffant qui est à une température de 220ºC et ensuite à communiquer une  certaine pression réglée au préalable pour chaque type de tuyau (DN et PN).

En tuyaux structurés, des tuyaux de DN 3500 sont soudés bout à bout voire des diamètres supérieures.

Normes de soudure bout à bout:

ISO 21307

Plastics pipes and fittings – Butt fusion jointing procedures for polyethylene (PE) pipes and fittings used in the construction of gas and water distribution systems

DVS 2207-1

Welding of thermoplastics – Heated tool welding of pipes, pipeline components and sheets made of PE-HD.

WIS 4-32-08

Specification for the fusion jointing of polyethylene pressure pipeline systems using PE 80 and PE 100 materials

UNE 53394

Plastiques. Code pour l´installation et manutention de tubes en polyéthylène pour la conduction d´eau sous pression. Techniques recommandées.

Pour des soudures bout à bout des accessoires maniés  sont fabriqués à partir du propre tuyau, une fois que l´angle est soudé, dont le résultat sont des figures telles que des coudes, des tés, des croisillons, des raccords en “Y”, etc. Ces raccords sont fabriqués dans l´atelier.

Pour des petits diamètres, par exemple jusqu´à 63, les transitions à une valve, accessoire ou tuyau métallique se font en général avec des accessoires mécaniques à partir de ce diamètre et d´autres supérieurs, les transitions s´effectuent avec un portebride en PE soudé au tuyau et sa bride d´assemblage, il faut toujours intercaler un joint pour atteindre l´étanchéité.
